Nuke tutorial Overノード

overはMergeノードの中で最も良く使われる合成方法です。
3Dソフトで出力した画像や、キーイングした素材を背景に合成する場合に使います。overはpremultiplyされた画像に対して使います。




overは前景をA、背景をB、前景のアルファをAとすると以下の計算式で表されます

A+B(1-a)

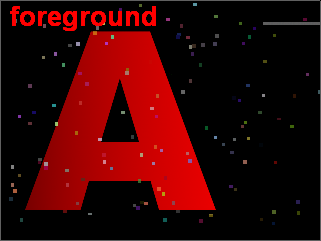

簡単な画像を使って説明していきます。前景はpremultiplyされた画像。背景はアルファ付きでも無しでもかまいません。

まず前景のアルファから背景のアルファを作ります。単純にInvertしていますが、whiteのconstantからアルファを減算しても同じです。

1-a

背景に対して背景のアルファを掛け合わせます。

 B(1-a)

背景に前景を加えます。

A+B(1-a)

ツリーで見るとこのような感じになります。overは実際にはこのような演算処理をしています。

overで合成するときは前景はpremultiplyする必要があります。
次回はpremultiplyされた画像のカラコレについてです。
